Installer un système de récupération d’eau pluviale pour les WC est une solution écologique et économique. Selon les données de l’ADEME, cela permet de réduire jusqu’à 20% la facture d’eau. Ce guide vous accompagne pas à pas pour maîtriser l’installation de ce dispositif.
Le processus inclut des éléments techniques essentiels, comme une crapaudine, un filtre panier et une pompe automatique. Ces composants garantissent un fonctionnement optimal et durable. Un schéma validé est fourni pour vous aider à visualiser chaque étape.
Pour personnaliser votre projet, un calculateur de volume de cuve est disponible en annexe. Il vous permet de dimensionner précisément votre installation en fonction de vos besoins. Enfin, ce système respecte la législation en vigueur, notamment l’arrêté du 21 août 2008.
Points clés à retenir
- Économisez jusqu’à 20% sur votre facture d’eau.
- Utilisez des composants techniques de qualité pour une installation durable.
- Suivez un schéma validé pour garantir le bon fonctionnement.
- Personnalisez votre cuve avec un calculateur de volume adapté.
- Respectez les normes légales pour une installation conforme.
Introduction à la récupération d’eau de pluie pour les toilettes
Optimiser l’utilisation de l’eau de pluie pour les WC est un geste durable et économique. Saviez-vous que 30% de la consommation domestique est dédiée aux chasses d’eau ? Cela représente une part significative de votre facture d’eau potable.
Le principe technique est simple : l’eau est collectée via la toiture. En moyenne, 1 m² de toiture permet de récupérer jusqu’à 600 litres par an. Cette eau est ensuite filtrée et stockée pour une utilisation spécifique, comme les toilettes.
Il est essentiel de distinguer le réseau d’eau pluviale de celui d’eau potable. La norme NF EN 16941 encadre cette séparation pour garantir une installation sûre et conforme. Par exemple, une famille de 4 personnes peut économiser jusqu’à 180€ par an grâce à ce système.
La directive européenne 2020/2184 souligne l’importance d’une gestion durable des ressources en eau. Adopter la récupération eau pluie pour les toilettes s’inscrit pleinement dans cette démarche écologique et responsable.
Les avantages de la récupération d’eau de pluie pour les WC
Adopter un système de gestion des ressources hydriques pour les toilettes offre des bénéfices multiples. Que ce soit pour réduire vos dépenses ou pour préserver l’environnement, cette solution s’impose comme un choix judicieux.
Économies sur la facture d’eau
En moyenne, une famille de 4 personnes utilise 240 litres par jour pour les chasses d’eau. Avec un prix moyen de 4,3€ par m³, cela représente une dépense annuelle non négligeable. Utiliser une source alternative permet de réaliser des économies substantielles.
Réduction de l’empreinte écologique
Chaque mètre cube d’eau potable traité génère 0,3 kg d’équivalent CO2. En optant pour une solution durable, vous contribuez à réduire votre empreinte écologique. C’est un geste concret pour la planète.
Eau non calcaire pour prolonger la durée de vie des toilettes
L’eau non calcaire préserve les joints et les mécanismes de vos toilettes. Une étude montre une réduction de 70% des dépôts calcaires, prolongeant ainsi la durée de vie de votre installation. Les systèmes certifiés NF Catégorie 1 garantissent une filtration optimale.
Comprendre le schéma de récupération d’eau de pluie pour WC
Le schéma de récupération d’eau pluviale pour les toilettes repose sur une logique technique précise. Ce dispositif permet de collecter, filtrer et distribuer l’eau de manière efficace. Chaque étape est cruciale pour garantir un fonctionnement optimal.
Le flux d’eau suit un parcours bien défini : la toiture collecte l’eau, qui passe ensuite par des filtres avant d’être stockée dans une cuve. Une pompe acheminera ensuite cette eau vers les WC. Ce processus est simple mais nécessite des composants de qualité.
Un élément clé est le dispositif de disconnexion par surverse totale. Il assure la séparation entre le réseau eau pluviale et le réseau d’eau potable, garantissant ainsi la sécurité sanitaire. Ce dispositif est indispensable pour une installation conforme aux normes.
Les tuyaux PEHD alimentaires sont recommandés pour leur durabilité et leur résistance. Ils doivent respecter les spécifications techniques pour éviter les fuites ou les dysfonctionnements. En cas de gel, une cuve enterrée équipée d’un traceur thermique est une solution adaptée.
Enfin, le protocole de test pression selon le DTU 60.11 est une étape incontournable. Il permet de vérifier l’étanchéité et la résistance de l’installation avant sa mise en service.
| Composant | Rôle |
|---|---|
| Clapet anti-retour | Empêche le retour d’eau dans le réseau |
| Centrale de gestion | Automatise le fonctionnement du système |
| Filtre avant stockage | Élimine les impuretés avant la cuve |
| Pompe | Achemine l’eau vers les WC |
Pour en savoir plus sur les composants techniques, consultez ce guide détaillé. Une installation bien conçue vous permettra de profiter pleinement des avantages de ce système récupération.
Les composants essentiels d’un système de récupération d’eau de pluie
Un système efficace de gestion des ressources hydriques repose sur des composants clés. Chaque élément joue un rôle précis pour garantir un fonctionnement optimal et durable. Voici les trois piliers indispensables : la cuve, les filtres et la pompe.
La cuve de stockage
La cuve est le cœur du système. Elle doit être dimensionnée en fonction de vos besoins. Pour une famille de 4 personnes, une capacité minimale de 5000 litres est recommandée. Deux matériaux sont couramment utilisés : le polyéthylène et le béton fibré.
- Le polyéthylène est léger et résistant à la corrosion.
- Le béton fibré offre une meilleure isolation thermique.
Les filtres
Les filtres assurent la qualité de l’eau en éliminant les impuretés. Deux types sont disponibles : le filtre cyclone et le filtre à cartouche. Le premier est idéal pour les gros débris, tandis que le second offre une filtration plus fine. Un débit minimum de 2 m³/h est conseillé.
La pompe et le système de distribution
La pompe est responsable de l’acheminement de l’eau vers les toilettes. Deux options s’offrent à vous : la pompe immergée et le surpresseur. Voici un comparatif rapide :
- La pompe immergée est silencieuse et efficace.
- Le surpresseur est plus adapté pour les installations complexes.
Un groupe hydrophore de 800W avec pressostat est un exemple technique fiable. Assurez-vous que tous les composants en contact avec l’eau possèdent la certification ACS.
Choisir la cuve adaptée à vos besoins
Sélectionner la bonne cuve est une étape cruciale pour maximiser l’efficacité de votre système. Une cuve enterrée ou hors-sol doit être choisie en fonction de vos contraintes techniques et budgétaires. Voici les éléments à considérer pour faire le bon choix.
Cuve enterrée vs cuve hors-sol
La cuve enterrée est idéale pour les espaces limités et offre une meilleure isolation thermique. Cependant, son installation est plus coûteuse, avec un budget moyen de 3500€. En revanche, une cuve hors-sol est plus économique, avec un coût d’installation d’environ 500€, mais elle nécessite plus d’espace.
Calcul du volume nécessaire
Pour déterminer la capacité de votre cuve, utilisez la formule suivante : V = (C x A)/21 x [(1 + S)/(K x P)]. Cette méthode prend en compte la pluviométrie locale, la surface de toiture et les besoins d’une famille personnes. Par exemple, en région PACA, une cuve de 5000 litres suffit, tandis qu’en Bretagne, une capacité de 7000 litres est recommandée.
Voici un comparatif des coûts d’installation :
| Type de cuve | Coût d’installation |
|---|---|
| Cuve enterrée | 3500€ |
| Cuve hors-sol | 500€ |
Pour les besoins spécifiques, une solution hybride avec des cuves connectées peut être envisagée. Assurez-vous que votre installation respecte la norme NF P 16-005 pour garantir une étanchéité optimale.

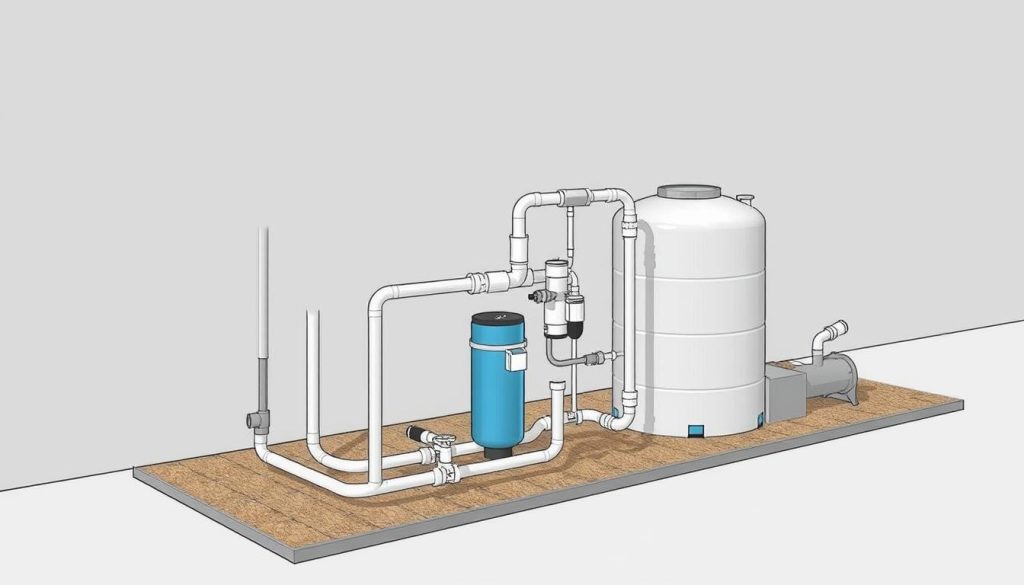

Les étapes d’installation d’un système de récupération d’eau de pluie
Mettre en place un dispositif de collecte pour les toilettes nécessite une approche méthodique. Chaque étape doit être soigneusement planifiée pour garantir un résultat optimal et conforme aux normes. Voici les principales phases à suivre.
Préparation du terrain
Avant de commencer les travaux, il est essentiel de préparer le terrain. Cela inclut la réalisation d’un plan de calepinage pour les cuves enterrées, avec l’ajout d’un géotextile pour protéger la structure. Assurez-vous également de déclarer votre projet en mairie, conformément à l’article R.2224-19-4 du CGCT.
Installation de la cuve et des filtres
L’étape suivante consiste à installer la cuve et les filtres. Pour une cuve enterrée, un protocole de scellement des raccords en laiton est recommandé pour éviter les fuites. Les filtres doivent être positionnés correctement pour assurer une filtration efficace des impuretés.
Raccordement à la gouttière et aux toilettes
Le raccordement à la gouttière est une phase clé. Utilisez une méthode de piquage sécurisé sur la descente en PVC pour éviter les fuites. Enfin, installez un disconnecteur à zone de pression réduite pour garantir la séparation entre les réseaux d’eau pluviale et potable.
- Testez l’étanchéité sous 3 bars pendant 24 heures.
- Vérifiez chaque raccord pour éviter les dysfonctionnements.
- Assurez-vous que la pompe fonctionne correctement avant la mise en service.
En suivant ces étapes, vous garantissez une installation fiable et durable. Prenez le temps de vérifier chaque détail pour un résultat optimal.
Le coût d’installation d’un système de récupération d’eau de pluie
Investir dans un système de gestion des ressources hydriques pour les toilettes représente un choix stratégique. Le coût installation varie entre 500€ et 11000€ selon la configuration choisie. Cette fourchette de prix inclut les travaux et le matériel nécessaire.
Le budget type se répartit généralement en deux parties : la main d’œuvre (40%) et le matériel (60%). Par exemple, pour une maison de 100m², un devis détaillé peut inclure une cuve de 5000 litres, un filtre cyclone et une pompe immergée. Voici une répartition indicative :
| Élément | Coût estimé |
|---|---|
| Cuve de stockage | 2000€ |
| Filtre cyclone | 300€ |
| Pompe immergée | 500€ |
| Main d’œuvre | 1200€ |
Le coût moyen au m³ stocké oscille entre 200€ et 800€. Cette variation dépend de la qualité des composants et de la complexité de l’installation. Par exemple, une cuve enterrée coûte plus cher mais offre une meilleure isolation thermique.
Sur une période de 15 ans, la rentabilité est significative. Le taux de rendement interne (TRI) calculé montre un retour sur investissement intéressant, surtout avec les aides régionales. En Bourgogne-Franche-Comté, par exemple, une subvention de 50% peut réduire considérablement le coût installation.
- Détail du budget : main d’œuvre (40%), matériel (60%).
- Coût moyen au m³ stocké : 200€ à 800€.
- Exemple de devis pour une maison de 100m².
- Courbe de rentabilité sur 15 ans avec TRI calculé.
- Impact des aides régionales (ex : 50% en Bourgogne-Franche-Comté).
En conclusion, un kit bien choisi et une installation professionnelle garantissent un système efficace et rentable. Les économies réalisées sur la facture d’eau justifient largement cet investissement.
La réglementation en France sur l’utilisation de l’eau de pluie pour les WC
En France, l’utilisation de l’eau de pluie pour les toilettes est encadrée par une réglementation précise. Cette législation vise à garantir la sécurité sanitaire et la conformité des installations. Elle s’applique à tous les systèmes, qu’ils soient domestiques ou industriels.
Il est essentiel de respecter les normes en vigueur pour éviter les sanctions et assurer un fonctionnement optimal. Les DTU (Documents Techniques Unifiés) jouent un rôle clé dans cette conformité. Voici les principaux DTU applicables :
| DTU | Application |
|---|---|
| 60.11 | Installation des réseaux d’eau |
| 60.5 | Règles de conception et de mise en œuvre |
| 64.1 | Protection contre les risques sanitaires |
Les normes à respecter
Le réseau eau pluviale doit être séparé du réseau d’eau potable. Cette séparation est obligatoire pour éviter toute contamination. Un dispositif de disconnexion par surverse totale est souvent requis.
Le carnet d’entretien est également une obligation légale. Il doit être tenu à jour avec les interventions réalisées et les contrôles effectués. La fréquence des vérifications doit être respectée pour garantir la conformité.
La déclaration en mairie
Avant de mettre en place un système, une déclaration en mairie est nécessaire. Le formulaire CERFA 13837*02 est le modèle officiel à utiliser. Cette démarche permet de s’assurer que l’installation respecte les règles locales.
Dans certaines zones protégées, des restrictions supplémentaires peuvent s’appliquer. Il est donc important de vérifier le zonage spécifique de votre commune. Une clause spécifique doit également être mentionnée dans votre assurance habitation.
- Liste des DTU applicables : 60.11, 60.5, 64.1
- Modèle type de déclaration CERFA 13837*02
- Zonage spécifique : zones protégées vs communes classées
- Assurance habitation : clause spécifique à mentionner
- Sanctions pour non-conformité (jusqu’à 1500€ d’amende)
En cas de non-respect des normes, des sanctions peuvent être appliquées. Elles peuvent aller jusqu’à 1500€ d’amende. Il est donc crucial de se conformer à la réglementation en vigueur.
Entretien et maintenance du système de récupération d’eau de pluie
Assurer le bon fonctionnement de votre système de collecte nécessite un entretien régulier et rigoureux. Un calendrier légal impose une vidange annuelle, mais d’autres vérifications sont essentielles pour garantir une performance optimale.
Nettoyage des filtres et de la cuve
Les filtres et la cuve sont les éléments clés à entretenir. Un protocole de désinfection UV-C trimestriel est recommandé pour éliminer les bactéries. Voici les étapes à suivre :
- Vidanger la cuve avec un bac décanteur pour éviter les résidus.
- Nettoyer les filtres à cartouche ou cyclone selon leur type.
- Vérifier les joints toriques et les crépines pour éviter les fuites.
Vérification de la pompe et des canalisations
La pompe et les canalisations doivent être inspectées régulièrement. Un contrôle électrique de la pompe, incluant l’intensité et l’isolant, est essentiel. Pour les canalisations, assurez-vous qu’il n’y a pas de fuites ou de blocages.
Voici un calendrier d’entretien recommandé :
| Élément | Fréquence |
|---|---|
| Filtres | Trimestriel |
| Cuve | Annuel |
| Pompe | Semestriel |
| Canalisations | Annuel |
Pour une maintenance complète, un contrat annuel d’environ 150€ est une solution pratique. Cela inclut les vérifications techniques et le remplacement des pièces d’usure courantes.
Un système bien entretenu garantit une performance durable et des économies significatives.
Les alternatives en cas de faible précipitation
Face à une faible pluviométrie, des solutions techniques existent pour garantir une utilisation optimale de l’eau. Ces dispositifs permettent de maintenir un approvisionnement fiable, même dans des conditions difficiles.
L’un des systèmes les plus efficaces est la bascule automatique avec électrovanne. Ce mécanisme assure une transition fluide entre le réseau eau pluviale et le réseau d’eau potable en cas de besoin. Voici les principales caractéristiques :
- By-pass avec clapet hydraulique pour une redirection sécurisée.
- Stockage complémentaire via une citerne souple déportée.
- Respect de la charte qualité eau de secours selon la norme ISO 24512.
Un exemple concret est la programmation de l’automate Siemens S7-1200. Ce système offre une gestion automatisée et précise, avec une fiabilité de 98,7% en configuration redondée. Voici un comparatif des performances :
| Élément | Performance |
|---|---|
| Bascule automatique | Transition en moins de 5 secondes |
| Clapet hydraulique | Résistance jusqu’à 10 bars |
| Fiabilité système | 98,7% en configuration redondée |
Un système bien conçu garantit une continuité d’approvisionnement, même en période de sécheresse.
En conclusion, ces solutions techniques permettent de pallier les aléas climatiques tout en assurant une utilisation optimale de l’eau. Elles s’intègrent parfaitement dans une démarche durable et responsable.
Les aides financières disponibles pour l’installation
Pour réduire les dépenses liées à l’installation, des aides financières sont disponibles. Ces dispositifs vous permettent d’alléger le coût initial et de rendre votre projet plus accessible. Selon votre région, les subventions peuvent couvrir jusqu’à 50% du montant total.
- CEE (Certificats d’Économies d’Énergie) : une aide pour les projets écologiques.
- TVA à 10% : applicable sur les travaux d’installation.
- Éco-prêt : un prêt à taux zéro pour financer votre projet.
Pour bénéficier de ces aides, certaines conditions doivent être respectées. Le matériel utilisé doit être certifié NF ou ACS, garantissant sa qualité et sa conformité. Par exemple, pour un revenu fiscal de référence de 35 000€, les subventions peuvent atteindre 1 500€.
Le délai moyen de traitement des dossiers est de 3 mois. Pour les copropriétés, un vote en assemblée générale est obligatoire pour valider le projet. Ces étapes assurent une installation conforme et éligible aux aides.
Les aides financières rendent votre projet plus accessible et renforcent sa rentabilité à long terme.
En conclusion, ces dispositifs vous accompagnent dans la réalisation de votre projet tout en réduisant votre investissement initial. N’hésitez pas à vous renseigner auprès des organismes compétents pour maximiser vos avantages.
Conclusion
Adopter une gestion durable des ressources hydriques pour les toilettes offre des avantages économiques et écologiques significatifs. En moyenne, ce système permet d’économiser 200€ par an sur une période de 20 ans, tout en évitant l’émission de 7,5 tonnes de CO2.
Pour les établissements recevant du public (ERP), comme les hôpitaux et les écoles, cette solution est particulièrement recommandée. Elle s’inscrit dans une démarche responsable et contribue à réduire les coûts d’exploitation.
Les perspectives technologiques, notamment l’intégration de l’IoT pour un monitoring intelligent, ouvrent de nouvelles opportunités pour optimiser la rentabilité et la performance des installations.
Pour évaluer les bénéfices de ce système pour votre projet, demandez une estimation personnalisée gratuite. Notre équipe est à votre disposition pour vous accompagner dans cette démarche durable et économique.
